Acest articol prezintă o instalație industrială de recuperare a condensului, analizată în detaliu din punct de vedere tehnic. Pentru o demonstrație vizuală a funcționării sistemului, am publicat și un videoclip dedicat, filmat în teren.
Sistemul include un vas de acumulare de 5000 litri, grup de pompare cu două pompe redundante, automatizare completă cu sondă de nivel, monitorizare presiune și temperatură, precum și circuite de evacuare și golire. Articolul explică rolul fiecărui element în procesul de recuperare a condensului, modul în care aburul folosit în fabrică se transformă în apă supraincalzită și cum este readus în cazan pentru eficiență energetică maximă.
Descrierea instalației
Instalația prezentată în acest proiect ilustrează un sistem industrial complet de recuperare a condensului, proiectat pentru a crește eficiența energetică în procesele care utilizează abur tehnologic. Sistemul include un vas de acumulare de 5000 litri, un grup de pompare cu două pompe (funcționare alternativă sau redundantă), automatizare cu sondă de nivel, precum și circuite dedicate pentru evacuare, golire și monitorizarea presiunii și temperaturii.
În fabricile unde aburul este folosit pentru încălzire, pasteurizare, procese termice sau schimbătoare de căldură, acesta se transformă în condens supraincalzit după ce își cedează energia. Condensul este o resursă valoroasă — apă pură, tratată, la temperaturi ridicate — care poate fi recuperată și reintrodusă în cazan pentru a reduce consumul de combustibil și pierderile energetice.
Instalația demonstrează modul corect de colectare, stocare și pompare a condensului înapoi către cazan, asigurând un flux stabil, protecție la suprapresiune și funcționare continuă în condiții industriale.
FUNCȚIONAREA INSTALAȚIEI DE RECUPERARE CONDENS
Instalația preia condensul rezultat din procesele industriale alimentate cu abur. Pe măsură ce aburul își pierde energia, acesta se transformă în apă fierbinte, uneori peste 100°C. Sistemul colectează acest condens, îl stabilizează într-un vas tampon și îl trimite înapoi către cazan pentru reutilizare.
Etapele principale includ:
- Colectarea condensului din consumatori și oalele de condens
- Stabilizarea presiunii în vasul de acumulare de 5000 litri
- Pomparea controlată către cazan prin grupul de două pompe
- Monitorizarea continuă a nivelului, temperaturii și presiunii

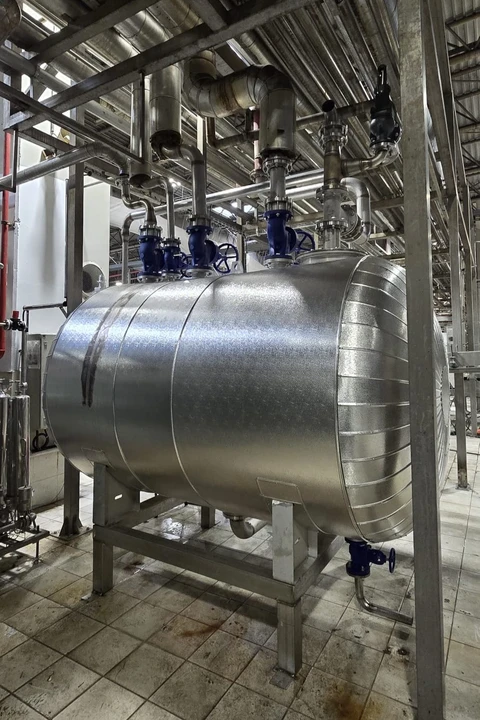

VAS DE ACUMULARE 5000 LITRI
Vasul de acumulare funcționează ca tampon hidraulic și rezervor intermediar pentru condensul supraincalzit. Acesta stabilizează presiunea, permite degazarea parțială și asigură un debit constant pentru pompare.
Roluri principale:
- Preluarea variațiilor de debit din rețeaua de abur
- Asigurarea volumului necesar pentru pompare continuă
- Protecție împotriva loviturilor de berbec
- Stabilizarea temperaturii condensului

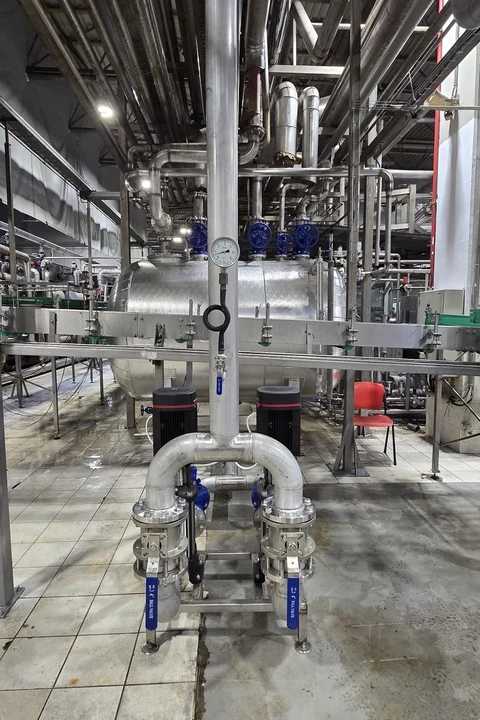

GRUP DE POMPARE CU 2 POMPE
Grupul de pompare este compus din două pompe industriale configurate pentru funcționare alternativă sau redundantă. Automatizarea controlează pornirea, oprirea și comutarea între pompe în funcție de nivelul din vas.
Beneficii operaționale:
- Continuitate în funcționare prin redundanță
- Protecție la funcționare în gol
- Comutare automată în caz de avarie
- Control precis al presiunii pe retur
Automatizare și monitorizare

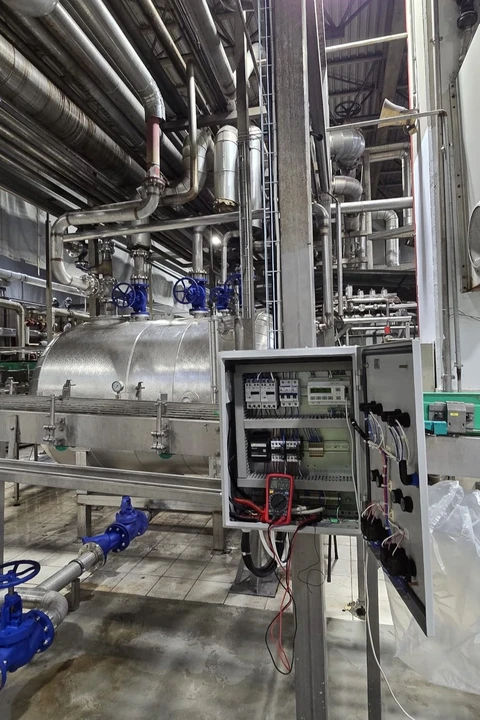

AUTOMATIZARE ȘI CONTROL NIVEL
Sonda de nivel transmite în timp real informații către automatizare, care decide când pornesc pompele și când se opresc. Sistemul previne atât revărsarea, cât și funcționarea în gol.
Funcții cheie:
- Control nivel în vasul de acumulare
- Pornire/oprire automată a pompelor
- Alarmă nivel scăzut / ridicat
- Protecție la avarie
MONITORIZARE PRESIUNE ȘI TEMPERATURĂ
Sistemul include senzori industriali care măsoară presiunea și temperatura condensului, asigurând funcționarea în parametri optimi.
Avantaje:
- Prevenirea suprapresiunii
- Optimizarea randamentului energetic
- Protecție pentru pompe și conducte
- Integrare în SCADA sau PLC
Eficiență energetică prin recuperarea condensului
Condensul este o resursă energetică valoroasă. Recuperarea lui reduce consumul de combustibil, minimizează pierderile de apă tratată și crește eficiența cazanului.
Beneficii directe:
- Reducerea costurilor cu combustibilul
- Recuperarea energiei termice din condens
- Prelungirea duratei de viață a cazanului
- Reducerea pierderilor în rețeaua de abur
Funcții de siguranță
Siguranța unei instalații de recuperare a condensului depinde de un set de funcții automate care previn avariile, protejează echipamentele și mențin funcționarea în parametri stabili. Aceste mecanisme reacționează rapid la niveluri anormale, suprapresiuni sau defecte ale pompelor, asigurând continuitate și operare fără riscuri.
Funcții cheie:
- Oprire de urgență
- Bypass automat în caz de avarie
- Protecție la inundare
- Protecție la suprapresiune
