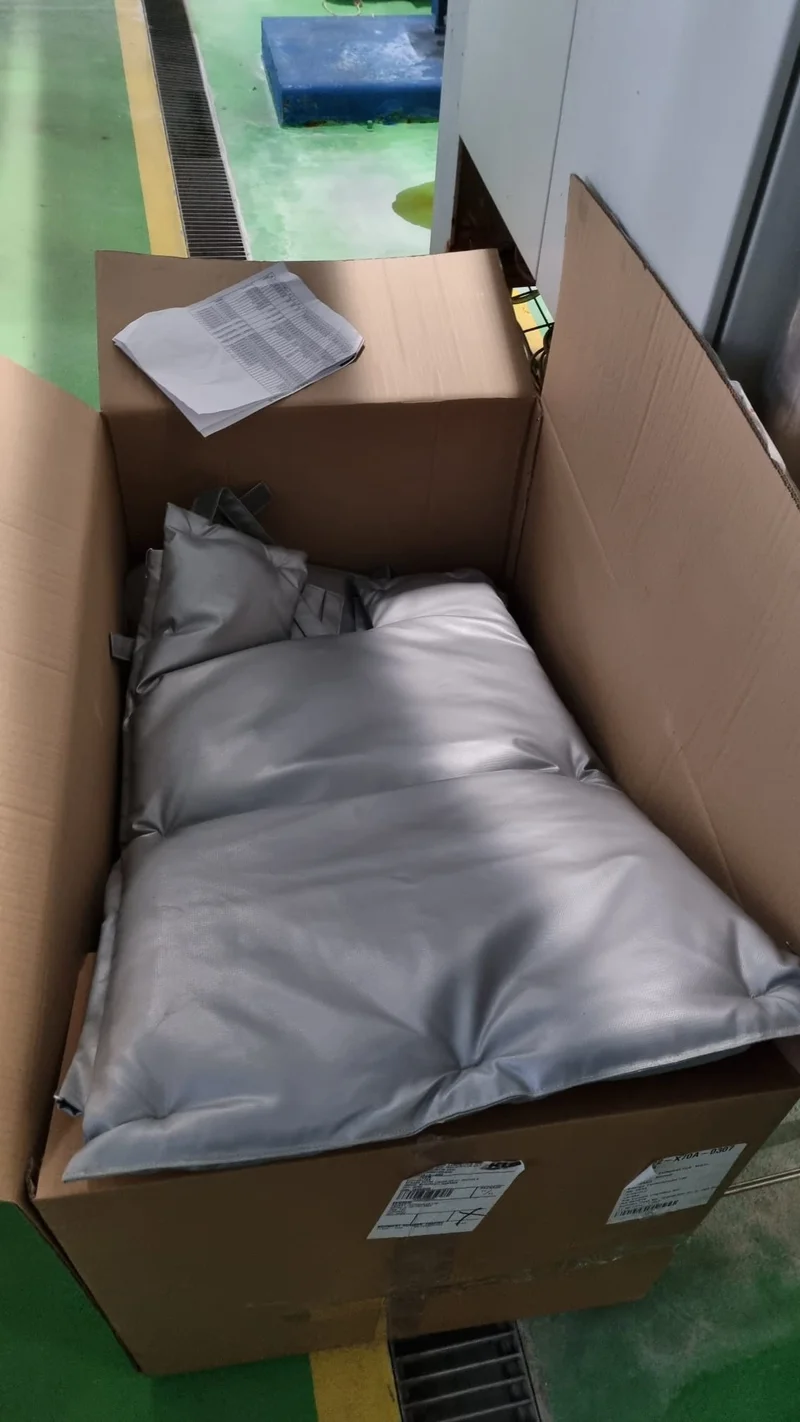

Jachete de izolare detasabile
CONFECTIONARE JACHETE DE IZOLARE
Jachetele de izolare detașabile au fost realizate pe baza măsurătorilor efectuate direct pe echipamentele din teren. Armaturile vizate — vane, robinete, filtre, supape — au fost documentate dimensional, incluzând elemente de acționare, flanșe și puncte de acces. Datele au fost transmise către fabrica de izolații, care a generat desene tehnice individuale pentru fiecare piesă.
Materialele utilizate includ:
- Strat exterior aluminizat, rezistent la temperaturi ridicate și uzură mecanică
- Strat interior termoizolant (fibră minerală sau echivalent), cu grosime adaptată aplicației
- Sisteme de fixare cu arici, bride sau capse, pentru montaj rapid și demontare facilă
Fiecare jachetă este etichetată cu un cod unic, corelat cu schema instalației. Acest lucru permite trasabilitate și montaj eficient.
La recepție, s-au verificat:
- Conformitatea dimensională cu planul de izolare
- Integritatea cusăturilor și a sistemelor de închidere
- Numărul de bucăți livrate vs. comandate
Jachetele sunt ambalate în containere industriale, cu listă de inventar inclusă. Această etapă finalizează faza de proiectare și pregătește terenul pentru montajul efectiv pe echipamente.

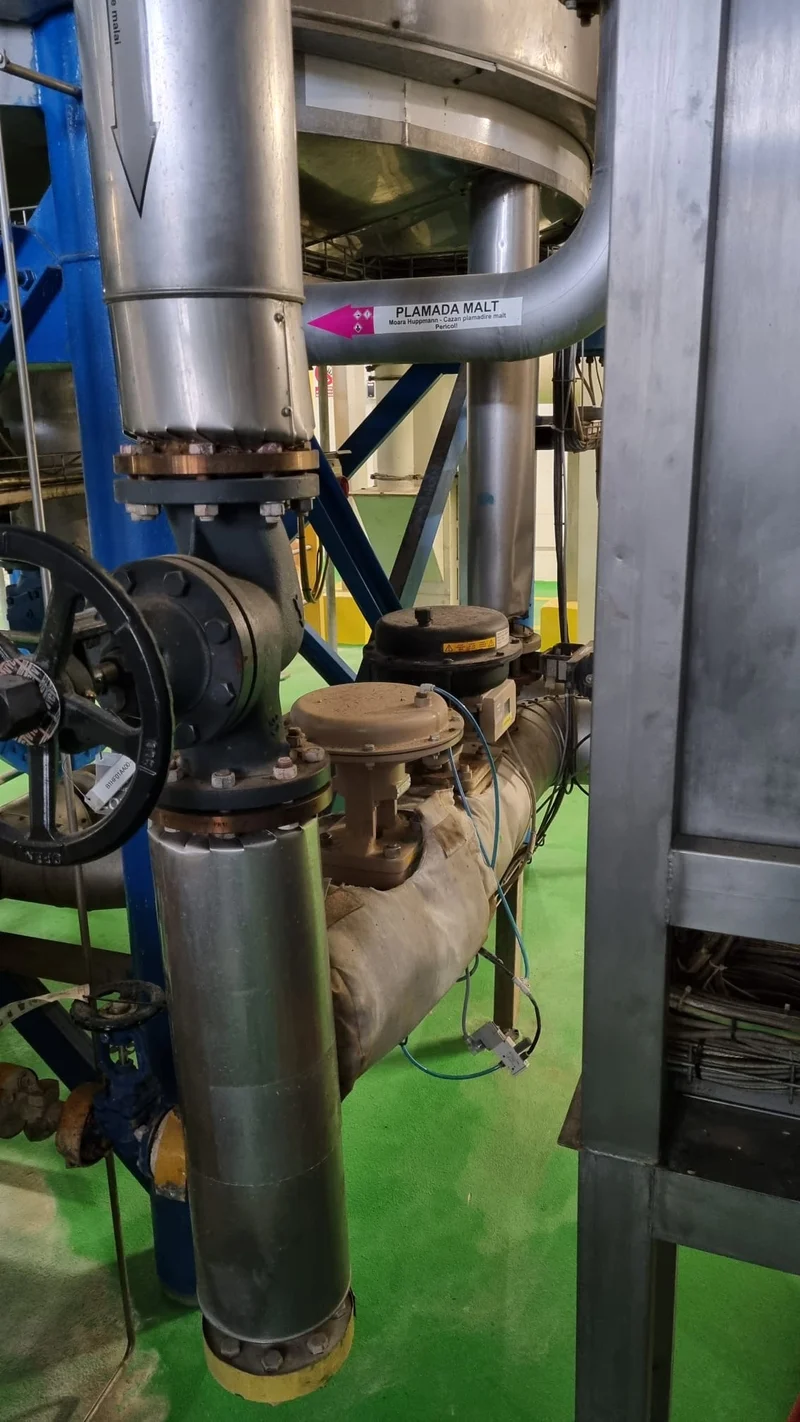

Jachete de izolare din tabla
JACHETARE FIXĂ DIN TABLĂ PENTRU IZOLARE TERMICĂ
Jachetarea fixă din tablă reprezintă o soluție durabilă și eficientă pentru protecția termică a conductelor industriale. În imagine se observă o rețea de țevi izolate termic cu tablă aluminizată, montată permanent pe traseul echipamentelor. Aceste Jachete de izolare termică din tablă sunt realizate pe baza măsurătorilor exacte și sunt adaptate geometric la configurația flanșelor și a punctelor de susținere. Montajul se face cu bride și capse industriale, iar îmbinările sunt etanșate pentru a preveni pierderile de căldură.
În prim-plan se remarcă un robinet industrial care urmează să fie izolat cu o jachetă detașabilă. Aceste jachete sunt ideale pentru componente care necesită acces periodic, fiind realizate din materiale textile tehnice și prevăzute cu sisteme de închidere rapide.
În fundal, se pot observa armaturi cu izolație veche, degradată. Materialul existent este friabil și murdar, semn că a fost expus mult timp la umiditate și uzură. Înlocuirea acestor izolații este esențială pentru eficiența energetică și siguranța operațională.
Avantajele jachetării fixe din tablă:
- Protecție mecanică excelentă împotriva șocurilor și abraziunii
- Rezistență la temperaturi ridicate și medii corozive
- Aspect profesional și trasabilitate prin etichetare individuală
Etapa de reabilitare va include demontarea izolației vechi, curățarea suprafețelor și aplicarea unui nou sistem de protecție — fix sau detașabil, în funcție de tipul echipamentului. Această intervenție face parte dintr-un program de modernizare care urmărește creșterea eficienței energetice și prelungirea duratei de viață a instalațiilor.

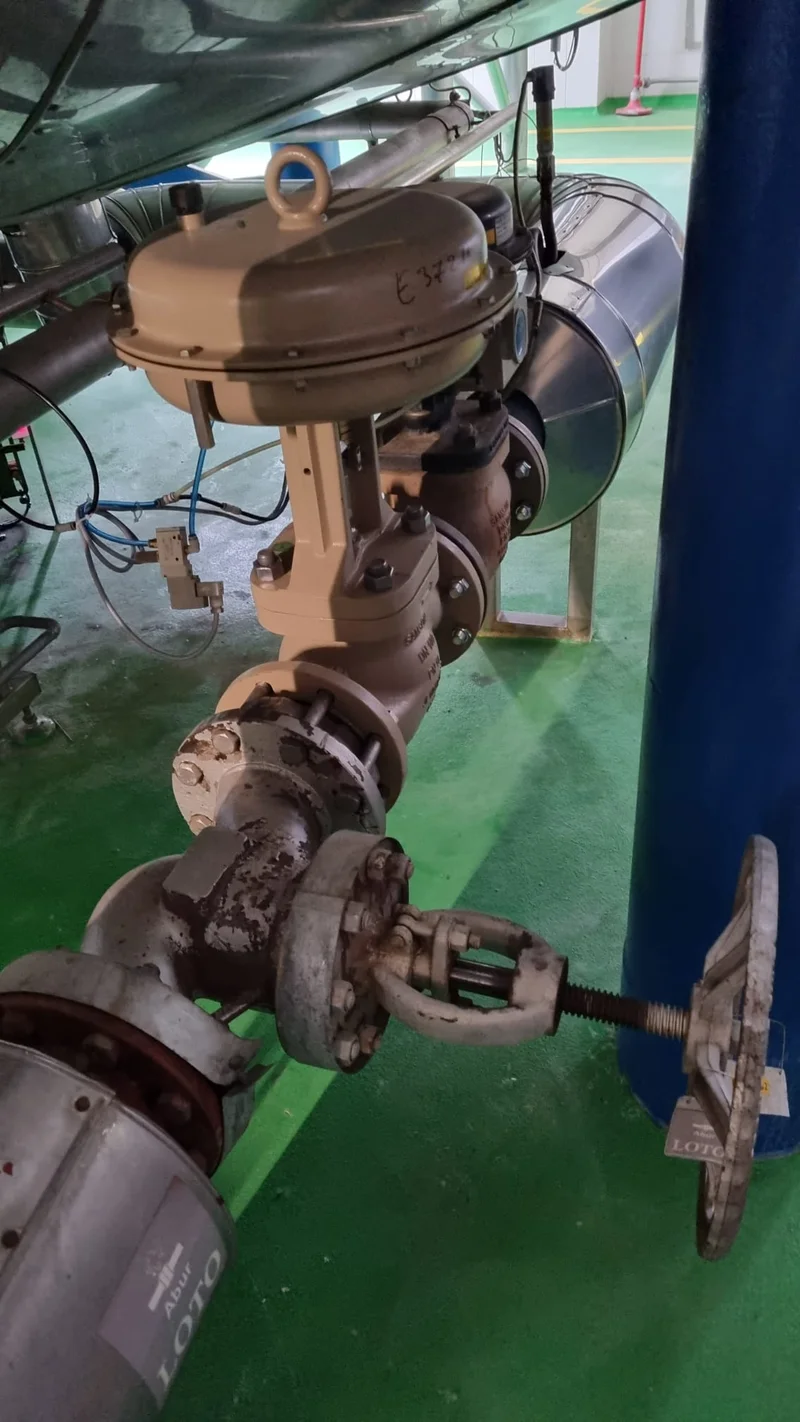

Pregatirea armaturilor pentru izolatii textile detasabile
IZOLARE DETAȘABILĂ TEXTILĂ PENTRU ARMATURI
În această zonă a instalației, izolația termică veche a fost complet îndepărtată, iar armaturile au fost curățate și pregătite pentru aplicarea noilor jachete detașabile textile. Imaginea surprinde momentul intermediar, în care echipamentele sunt încă descoperite, în așteptarea izolării. Este o etapă esențială în procesul de reabilitare, care asigură aderența corectă a materialelor și previne apariția coroziunii sub izolație.
Pentru această zonă, s-a optat pentru jachete de izolare textile, detasabile, cu închidere rapidă cu arici, adaptate la geometria complexă a armaturilor și la nevoia de acces frecvent pentru mentenanță. Spre deosebire de segmentele de conductă care le conectează — unde s-a aplicat jachetare fixă din tablă — soluția detașabilă oferă flexibilitate și eficiență operațională.
Prin această abordare mixtă, se obține un echilibru între protecție termică, durabilitate și accesibilitate, adaptat specificului fiecărei componente din instalație.

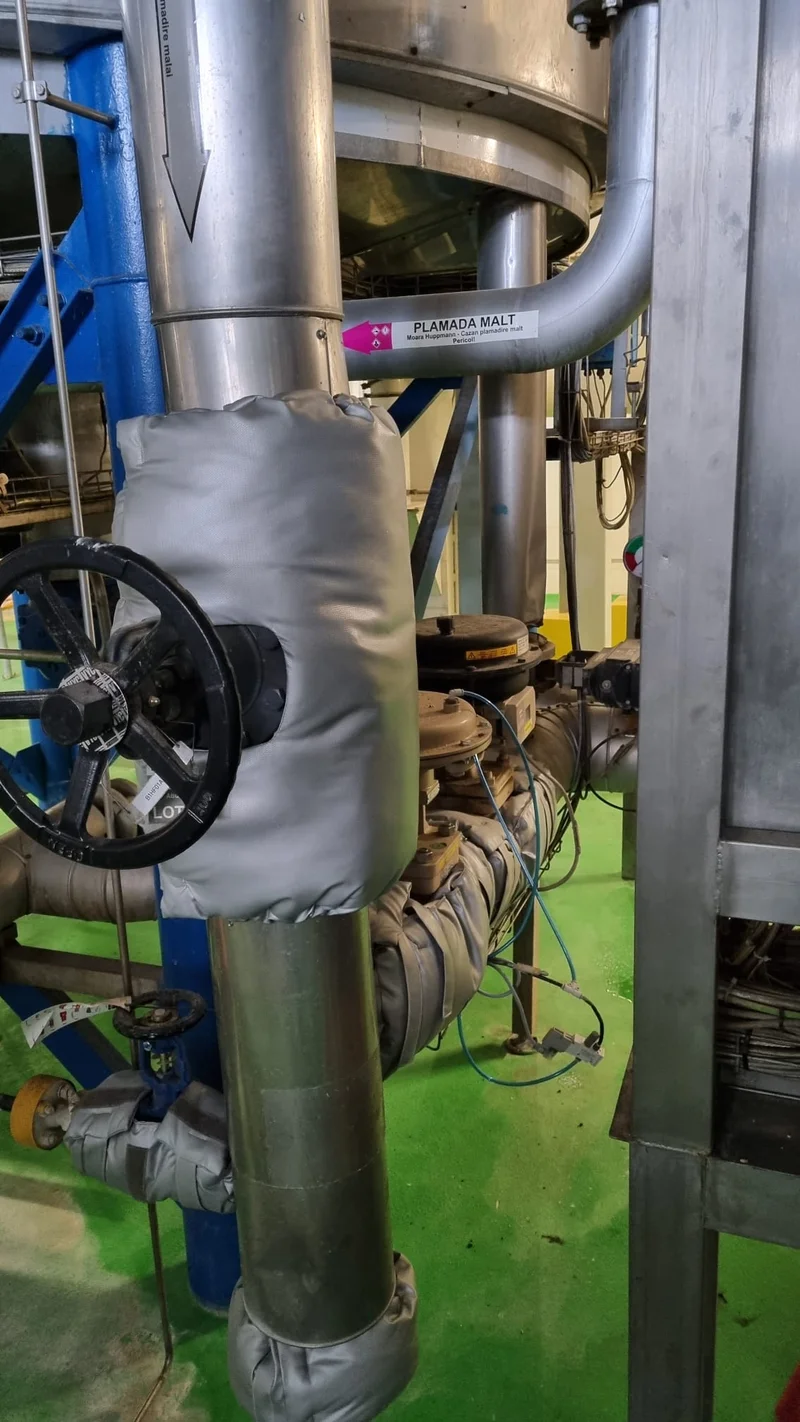

Forma finala dupa aplicarea jachetelor detasabile pe armaturi
MONTAJ FINAL AL JACHETELOR DETAȘABILE
Imaginea surprinde etapa finală a lucrărilor de izolare termică în zona de armaturi. În prim-plan, robinetul a fost complet îmbrăcat într-o jachetă detașabilă textilă, care acoperă integral zona de flanșe și se racordează perfect la izolarea fixă din tablă de pe conducte. Montajul este compact și uniform, fără spații libere care ar putea compromite eficiența termică.
În plan secund, se observă armaturile cărora le-a fost înlocuită izolația detașabilă. Noile jachete sunt bine ajustate, urmărind conturul echipamentelor și eliminând pierderile de căldură prin zone neacoperite. Este vizibilă atenția acordată detaliilor de montaj, ceea ce contribuie la performanța energetică și la siguranța operațională.
La capătul inferior al uneia dintre conductele îmbrăcate în tablă, a fost aplicată o izolație de capăt, de tip „căciulă”, peste flansa terminală. Această completare textilă asigură continuitatea protecției termice acolo unde se încheie segmentul de jachetare fixă.
