Realizare completa. Proiectare, documentație ISCIR, PUNERE IN FUNCTIUNE, cos de fum, distribuitor de abur, trasee de apa rece, abur si condens pentru camere coacere beton. Teava tras adin otel, robineti cu ventil, oale de condens, robineti cu actionari electrice, automatizări, izolatii termice pentru tevi.
Centrala termica
Centrala termica formata din cazan de abur cu capacitate de 1500kg/h abur saturat uscat la 10 bar si echipamente auxiliare (statie de tratare apa, rezervor de condens, distribuitor de abur, pompe, automatizare).
Aburul folosit pentru coacerea si uscare mai rapida a preformelor din beton.
Combustibil gaz natural.
In centrala termica au fost realizate toate traseele de teava din material otel turnat, trase rezistente la actiunea aburului si a condensului. Armaturile folosite sunt toate cu corpul din otel turnat si PN40.
Camera centralei termice sunt realizati atit din panouri sw cat si din prefabricate din beton realizate de beneficiar.
S-a furnizat inclusiv intocmirea documetelor necesare intrari in legalitate, cartea cazanului, autorizare ISCIR.
Traseul de conducte care pleaca din centrala temica insumeaza circa 150m.
Cos de fum pentru cazan de abur
Diamterul de 350mm, realizat din teava din inox grosime 5mm. Tronsoanele sunt sudate intre ele.
Izolatia aplicata este din formata 2 straturi. Primul start este din vata ceramica cu grosime de 50mm, iar al doilea start din vata minerala cu grosime de 50mm. Jacketingul aplicat peste vata minerala este din tabla de aluminiu. Deoarece inaltimea cosului de fum este de peste 14m , in jurul acestuia s-a efectuat o constructie metalica din teava de otel rectangulara, pe toate laturile cosului. Structura metalica este prinsa de structura cladiri, iar cosul de fum are prinderi de aceasta structura metalica.
La partea superioara cosul de fum are o protectie tip caciula, care nu lasa sa intre apa in interioarul cosului de fum.
- Show all

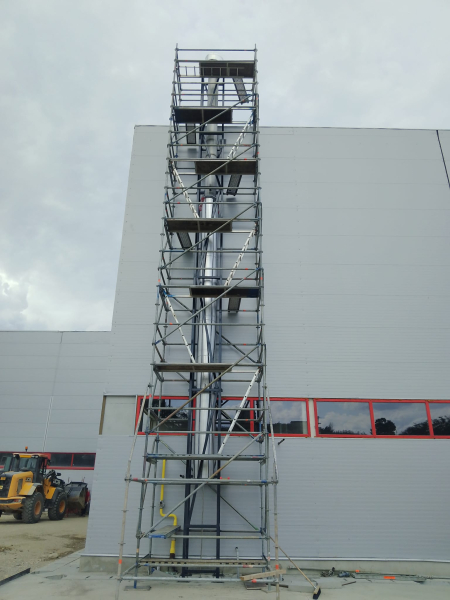

Cos de fum - perspectiva 1
Cos de fum - perspectiva 1

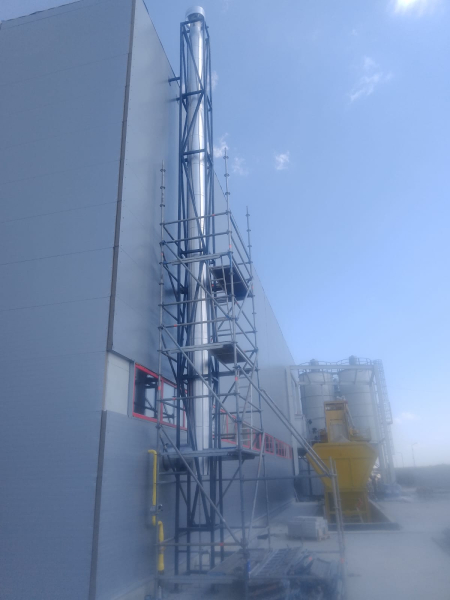

Cos de fum - perspectiva 2
Cos de fum - perspectiva 2

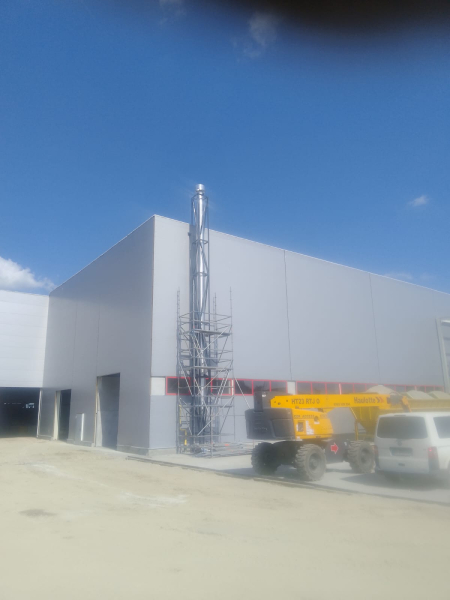

Cos de fum - perspectiva 3
Cos de fum - perspectiva 3

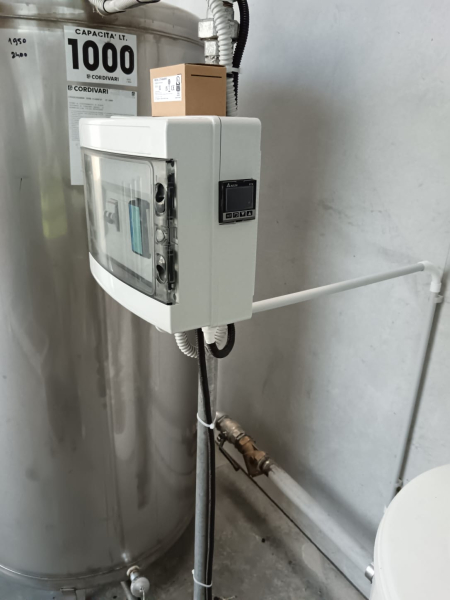

Automatizare pentru rezervorul de condens
Automatizare pentru rezervorul de condens care alimenteaza cazanul de abur cu apa calda la aproximativ 90C.
In rezervorul de condens introducem: returul de condens venit din fabrica, alimentare cu apa tratata care vine direct din statia de tratarea aflat in imediata apropiere a rezervorului.
Exista senzori de nivel care indica nivel maxim si nivel minim. In functie de nivel se adauga apa trata in rezervor.
Temperatura este setata automat din panoul de comanda. Rezervorul si conductele care intra si ies din rezervor la final vor fi izolate cu vata minerala si acoperite ulterior cu jacketing din table zincata sau aluminiu.

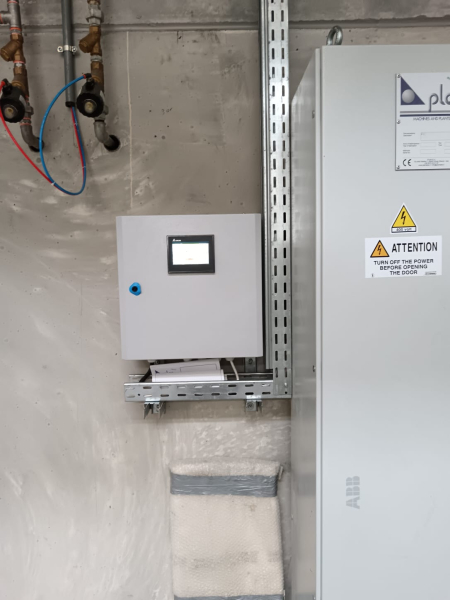

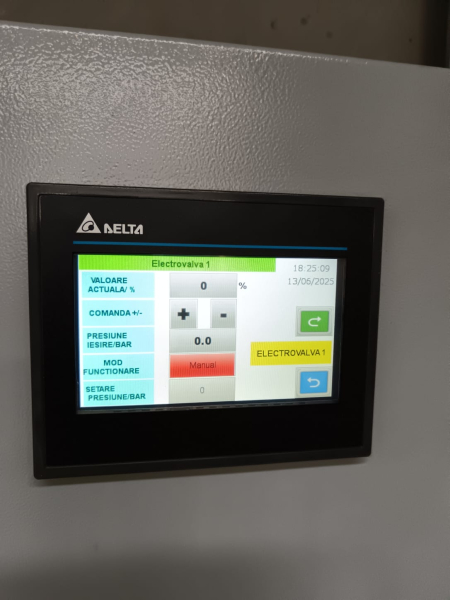

Unitatea centrala de comanda
In procesul de uscare si coacere al betonului in preforme este nevoie de abur. Tot procesul din celulele cu preforme este automatizat.
Toti robinetii cu actionare pneumatica si electrica sunt centralizati intr-o unitate de comanda care ajuta la procesul de coacere in sine.
Robinetii pneumatici dau drumul la abur atat cat este nevoie, pentru diferite capacitati si preforme de produs.
